設備の紹介 equipment
横架材加工
| 機械名 | 横架材中間加工機 | 横架材木口加工機 | 横架材スリット加工機 | |||
|---|---|---|---|---|---|---|
| MPS-15 | MPS-15B | MPS-24A | MPS-24B | MPS-45 (オプション) |
||
| 加工対象部材 | 土台/大引/梁桁/胴差/母屋/棟木 | |||||
| 加工基本寸法 | 材幅 | 90mm～150mm | ||||
| 材高さ | 90mm～450mm | |||||
| 材長さ | 標準仕様：720mm～6300mm (素材は750mm～6500mmまで投入可能) ロング使用：720mm～8200mm (素材は750mm～8400mmまで投入可能) |
|||||
| モジュールピッチ | 900mm～1000mm | |||||

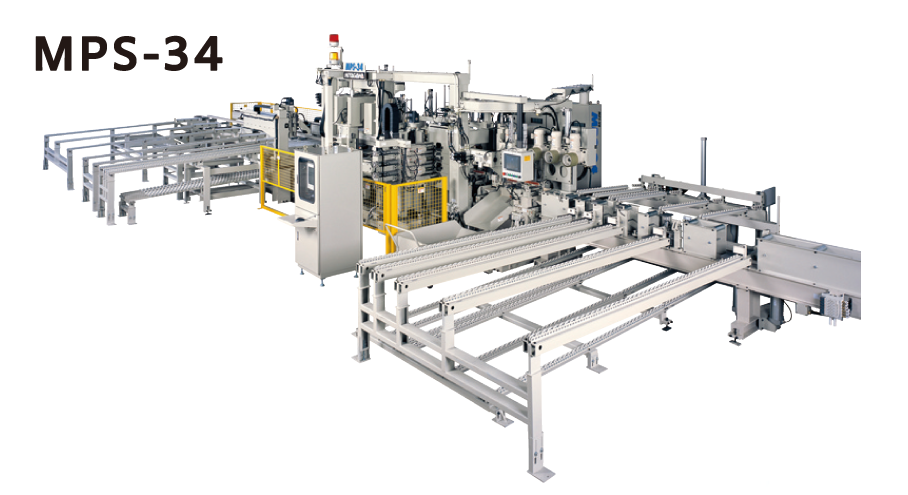

柱加工
| 機械名 | 柱材加工機 | ||
|---|---|---|---|
| MPS-34 | |||
| 加工対象部材 | 通し柱/管柱/化粧柱/束 | ||
| 加工基本寸法 | 柱断面寸法 | 正角＝90×90mm～180×180mm 平角＝105×120mm～150×180mmの範囲で幅と高さの差が30mm以内 |
|
| 加工長さ | 標準仕様 | 胴付長で150～6500mm、投入素材長さで680～6600mm | |
| ロング仕様 | 胴付長で150～8900mm、投入素材長さで680～9000mm | ||

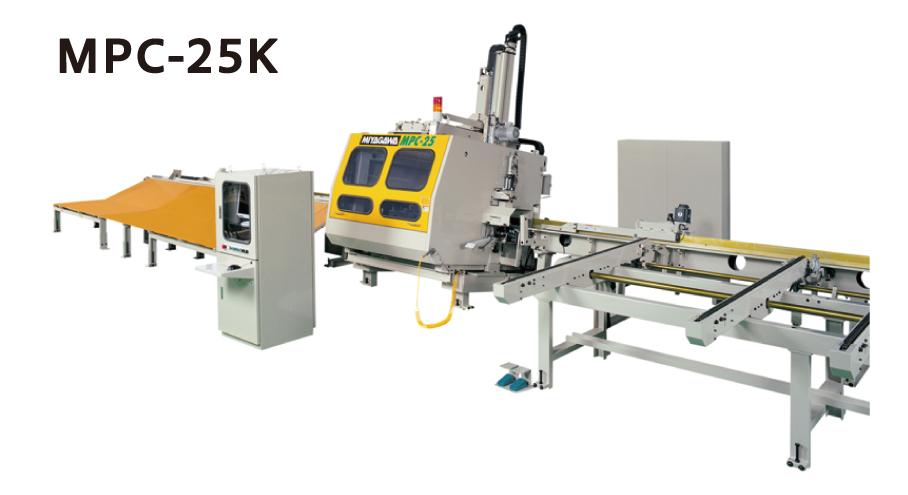

羽柄加工
| 機械名 | 高速羽柄三次元切断機 | |
|---|---|---|
| MPC-25 | ||
| 加工基本寸法 | 材幅 | 45～240mm |
| 材厚 | 30～90mm | |
| 材長 | 150～6100mm (素材は1000～6200mmまで投入可能) |
|
合板加工
| 機械名 | 合板加工機 | |
|---|---|---|
| MPD-11 | ||
| 加工対象部材 | 床合板/壁合板/屋根合板/パネル用合板 | |
| 素材寸法 | 長さ | 1820～3030mm |
| 幅 | 600～1220mm | |
| 厚さ | 6～35mm | |

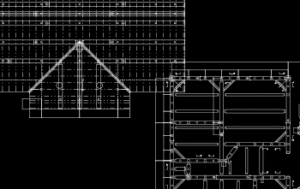

CAD
意匠CAD「アーキトレンドZ」との連動でプレカット図面を元に3次元図面（骨粗図）を作製し、設計の段階で確認ができます。また、設計データからプレカット図面との整合性を図ることができ、プレカット図面より確認申請図が作成できます。N値計算ソフトによる金物配置図面の作成、構造計算ソフトによる躯体の許容応力度の確認が可能です。
